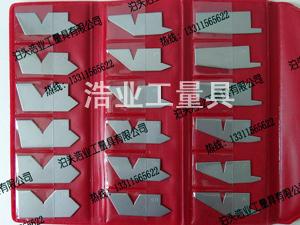

18片角度样板材质:不锈钢材质,红色皮套包装。
18片角度样板功能:适用于测量经过精磨的工具和切削刀具的角度 ;用于测量内角和外角。
18片角度样板规格:由5°,10°,15°,20°,25°,30°,35°,40°,45°,50°,55°,60°,65°,70°,75°,80°,85°,90°共18片组成,精度±10′。

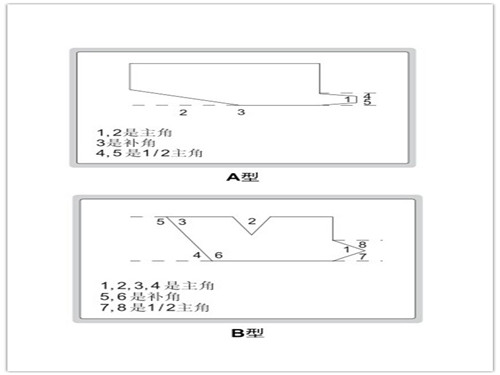

18片角度样板叶片上标有角度,A型每片有5个测量面、B型每片有8个测量面,可以检测主角、1/2主角和补角即初始角度、1/2初始角度、和复合角度。
主角 |
1/2主角 |
补角 |
类型 |
5° |
2°30″ |
175° |
A |
10° |
5″ |
170° |
A |
15° |
7°30″ |
165° |
A |
20° |
10″ |
160° |
B |
25° |
12°30″ |
155° |
B |
30° |
15° |
150° |
B |
35° |
17°30″ |
145° |
B |
40° |
20° |
140° |
B |
45° |
22°30″ |
135° |
B |
50° |
25° |
130° |
B |
55° |
27°30″ |
125° |
B |
60° |
30° |
120° |
B |
65° |
32°30″ |
115° |
B |
70° |
35° |
110° |
B |
75° |
37°30″ |
105° |
B |
80° |
40° |
100° |
B |
85° |
42°30″ |
95° |
B |
90° |
45° |
90° |
B |
